本產品技術指標參照IEC189和英國BX5308Q/320831NHN005-1997
用 途：
電子計算機用屏蔽電纜，選用介電常數小的高壓聚乙烯絕緣。采用對絞、對屏、總屏（或三線組絞合、組屏蔽、組屏總屏）等結構形式，具有介質損耗小、出數信號能力強、抗干擾性能好等特點，能可靠地傳輸微弱的模擬信號或數字信號，可廣泛地用于發電、冶金、石油、化工、輕紡等部門的檢測和控制用計算機系統自動化裝置，以及一般的工業計算機上。
產品命名和代號
代 號：
DJ——（系列代號）電子計算機用屏蔽電纜
Y——（絕緣代號）高壓聚乙烯
F——（絕緣代號）氟塑料
V——（護套代號）聚氯乙烯
R——表示多股軟線芯
P——（屏蔽代號）銅網屏蔽；P1鍍錫銅絲屏蔽；P2銅帶屏蔽；P3鋁塑復合膜屏蔽

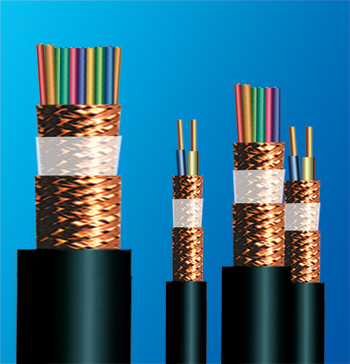

電纜結構圖
產品型號規格舉例
例1：訂購7對（14芯）1.0m㎡的計算機用屏蔽電纜可表示為：
（1）總屏蔽型DJYVP7×2×1.0m㎡
（2）分對屏蔽多股軟線型DJYPVR7×2×1.0m㎡
（3）對屏總屏型DJYPVP7×2×1.0m㎡
例2：訂購3組3線芯（9芯）0.75 m㎡的計算機用屏蔽電纜可表示為：
（1）分組屏蔽型DJYPV3×3×0.75m㎡
（2）組屏總屏型DJYPVP3×3×0.75m㎡
型號名稱及使用范圍
|
型 號
|
名 稱
|
使 用 范 圍
|
|
DJYVP
DJYPV
DJYPVP
|
聚乙烯絕緣總屏蔽聚氯乙烯護套電子計算機用電纜
聚乙烯絕緣組屏蔽聚氯乙烯護套電子計算機用電纜
聚乙烯絕緣組屏蔽總屏蔽聚氯乙烯護套電子計算機用電纜
|
1、固定敷設在室內、電纜溝或管道內。2、電纜長期工作溫度：-20℃～+65℃。3、電纜敷設溫度不低于0℃，彎曲半徑不小于電纜外徑的10倍。
|
|
DJYVPR
DJYPVR
DJYPVPR
|
聚乙烯絕緣總屏蔽聚氯乙烯護套電子計算機用軟電纜
聚乙烯絕緣組屏蔽聚氯乙烯護套電子計算機用軟電纜
聚乙烯絕緣組屏蔽總屏蔽聚氯乙烯護套電子計算機用軟電纜
|
|
DJEFP
DJFPF
DJFPFP
|
氟塑料絕緣總屏蔽氟塑料護套計算機用電纜
氟塑料絕緣組屏蔽氟塑料護套計算機用電纜
氟塑料絕緣組屏蔽總屏蔽氟塑料護套計算機用電纜
|
1、固定敷設在室內、電纜溝或管道內。2、電纜長期工作溫度：-60℃～+200℃。3、電纜敷設溫度不低于-65℃，彎曲半徑不小于電纜外徑的10倍。
|
|
DJFVPR
DJFPVR
DJFPVRP
|
氟塑料絕緣總屏蔽氟塑料護套計算機用軟電纜
氟塑料絕緣組屏蔽氟塑料護套計算機用軟電纜
氟塑料絕緣組屏蔽總屏蔽氟塑料護套計算機用軟電纜
|
|
